抗倍特户外板技术指导

文章出处:网责任编辑:1113,1114,1115,1116作者:人气:-发表时间:2014-07-09 16:26:00【

安装指导

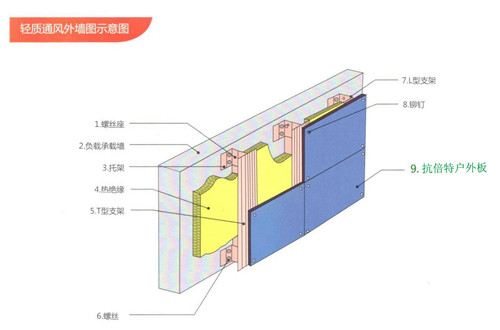

抗倍特户外板的外墙系统由一下部分组成:抗倍特户外板,龙骨骨架,链接龙骨到结构上的锚固件,链接板材与龙骨的紧固件,保温材料等。

连接结构的骨架系统为主要受力结构,竖向结构的间距为410mm,使用通用的型钢,龙骨必须做防腐处理。竖向龙骨的截面尺寸根据当地不同的设计荷载选用。龙骨的截面宽度一般不宜小于60mm,高度根据受力设定而定。

竖向的龙骨通过支座连接的结构上,支座可以焊接到结构上的预埋件。当对旧的建筑物进行改建时,由于没有预埋件,可使用化学锚栓将支座固定到结构件上,根据现场的拉拔实验和设计荷载确定锚固件的使用。外墙不得使用普通膨胀螺栓。支座的间距同样需要通过荷载计算确定。

板材与龙骨之间通过自攻螺丝或其他紧固件连接,紧固件必须要有防腐功能。

抗倍特户外板外墙系统的后部有墙体,可以在墙体上使用保温材料做成外墙外保温的方式。对新建的建筑物,也可以在系统的后部使用轻质隔墙,然后在隔墙内部做保温处理。

板材的链接可以使用聚氨酯密封胶填缝,针头使用专用的材料补休。

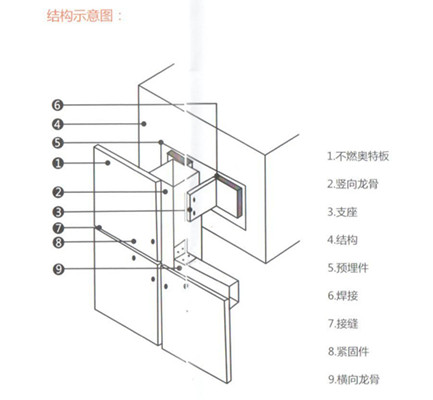

外墙系统结构细节

1、标记固定的位置

2、板材预钻孔

3、在龙骨上钻孔。将板材固定后(可以首先固定两个固定点),在板材预钻孔的地方钻穿龙骨。

4、尺寸要求:

   紧固件离半边的距离:35 - 50mm;

   板材的接缝:6 - 15mm;

   紧固件横向间距:410mm左右,根据龙骨变化;

   紧固件离半角的距离:80 - 16mm;

   紧固件之间的距离:350 - 400mm;

   龙骨离板角距离:不大于350mm;

   滴水线尺寸:25mm;

   窗台板遮挡距离:25mm;
